Drehstarre Kupplungen
PRODUKTINFO
ATP verfügt über ein umfangreiches Lieferprogramm an drehstarren Kupplungen
Zu den drehstarren Kupplungen zählen unter anderem Zahnkupplungen, Tonnenkupplungen, sowie verdrehsteife und wartungsfreie Lamellenkupplungen.
Diese Kupplungstypen können in verschiedenen Konfigurationen geliefert und gleichen Axial-, Radial- und Winkelverlagerungen aus.

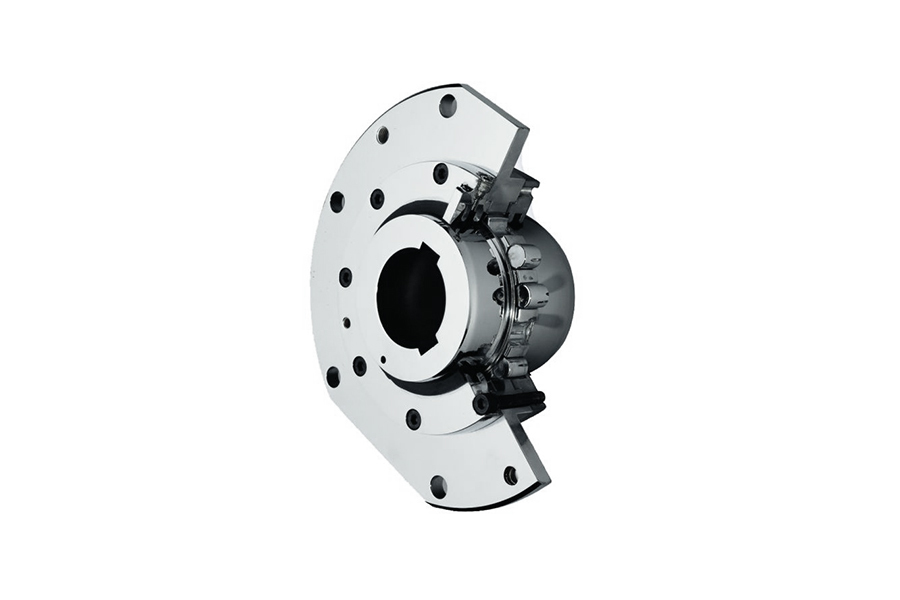

Mit hochwertigen Tonnenkupplungen für den Einsatz in Kran-Hubwerken, Winden und Hebebühnen bieten wir unseren Kunden maximale Sicherheit. Die zwischen Getriebe und Seiltrommel positionierten Tonnenkupplungen funktionieren wie ein Gelenk. Dadurch wird die Verbindung statisch bestimmt. Hohe Biegemomente werden verhindert. Durch die Abdichtung des Innenbereichs wird das Eindringen von Staub verhindert, die erforderliche Schmierung wird garantiert.
Auf Grund des Profils der Tonnenrollen und der Verzahnung sind die Tonnenkupplungen im Vergleich zu Zahnkupplungen, einer wesentlich geringeren Biegebeanspruchung am Zahnfuß ausgesetzt.
Aus diesem Grund ergibt sich ein höherer Sicherheitsfaktor für Biegebeanspruchungen und radiale Spitzenlasten.
- Drehmomentbereich: 7.500 Nm - 1.300.000 Nm
Zahnkupplungen gewinnen immer mehr an Bedeutung. Sie bieten hohe Drehmomentkapazitäten und werden auch mit extremen Lastspitzen fertig, etwa beim Anfahren oder bei Überlast. ATP führt Zahnkupplungen in verschiedenen Baureihen für viele Spezialanwendungen. Sonderzahnkupplungen werden auch nach Kundenzeichnungen gefertigt.

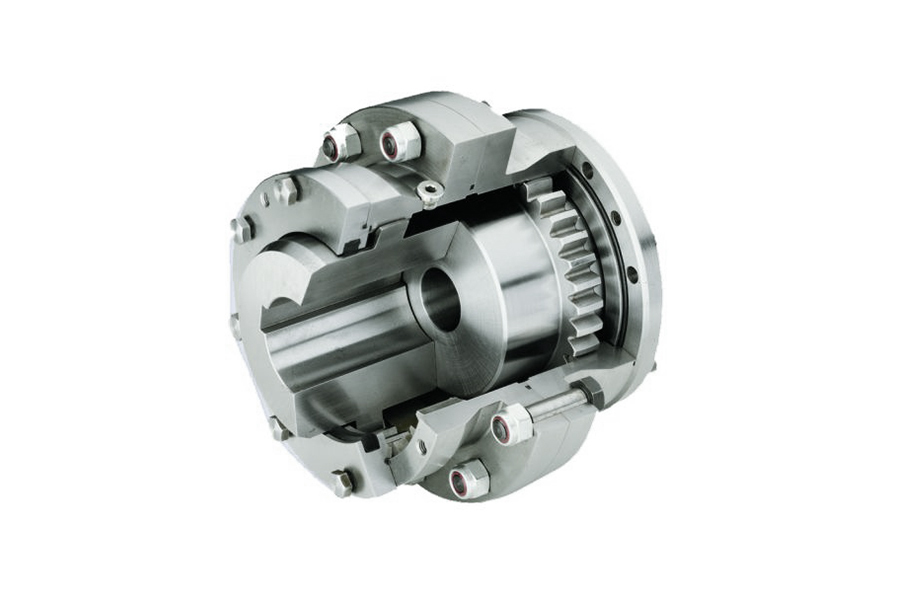

Die Zahnkupplung MT ist eine Zweigelenkkupplung aus Stahl. Die Kupplung gleicht Wellenverlagerungen über die relative Verschiebung der Naben und Zahnhülsen aus. Dank der balligen Verzahnung können winkelige Abweichungen ausgeglichen werden.
- Drehmomentbereich: 850 Nm - 18.000.000 Nm
Die Kupplungslamellen LAMIDISC® sind aus rostfreiem hochwiderstandsfähigen Stahl (AISI-301) hergestellt und garantieren somit eine hohe Festigkeit und Beständigkeit gegen unterschiedlichste Umgebungsbedingungen.
- Drehmomentbereich: 240 Nm - 6.322.000 Nm
Die LAMIDISC® Kupplung kann in verschiedenen Konfigurationen geliefert und auf die jeweilige Anwendung individuell angepasst werden. Lamellenkupplungen nehmen den axialen, winkeligen und radialen Versatz auf und bieten nachstehende Vorteile:
- Wartungsfrei
- Maschinenversatz kann durch Beobachtung des Lamellenzustandes bewertet werden
- Die Kupplung ist torsionsfest und ohne Spiel
- Verschleißfrei und hohe Widerstandsfähigkeit in agressiver Umgebung
Mit hochwertigen Tonnenkupplungen für den Einsatz in Kran-Hubwerken, Winden und Hebebühnen bieten wir unseren Kunden maximale Sicherheit. Die zwischen Getriebe und Seiltrommel positionierten Tonnenkupplungen funktionieren wie ein Gelenk. Dadurch wird die Verbindung statisch bestimmt. Hohe Biegemomente werden verhindert. Durch die Abdichtung des Innenbereichs wird das Eindringen von Staub verhindert, die erforderliche Schmierung wird garantiert.
Auf Grund des Profils der Tonnenrollen und der Verzahnung sind die Tonnenkupplungen im Vergleich zu Zahnkupplungen, einer wesentlich geringeren Biegebeanspruchung am Zahnfuß ausgesetzt.
Aus diesem Grund ergibt sich ein höherer Sicherheitsfaktor für Biegebeanspruchungen und radiale Spitzenlasten.
- Drehmomentbereich: 7.500 Nm - 1.300.000 Nm
Zahnkupplungen gewinnen immer mehr an Bedeutung. Sie bieten hohe Drehmomentkapazitäten und werden auch mit extremen Lastspitzen fertig, etwa beim Anfahren oder bei Überlast. ATP führt Zahnkupplungen in verschiedenen Baureihen für viele Spezialanwendungen. Sonderzahnkupplungen werden auch nach Kundenzeichnungen gefertigt.
Die Zahnkupplung MT ist eine Zweigelenkkupplung aus Stahl. Die Kupplung gleicht Wellenverlagerungen über die relative Verschiebung der Naben und Zahnhülsen aus. Dank der balligen Verzahnung können winkelige Abweichungen ausgeglichen werden.
- Drehmomentbereich: 850 Nm - 18.000.000 Nm
Die Kupplungslamellen LAMIDISC® sind aus rostfreiem hochwiderstandsfähigen Stahl (AISI-301) hergestellt und garantieren somit eine hohe Festigkeit und Beständigkeit gegen unterschiedlichste Umgebungsbedingungen.
- Drehmomentbereich: 240 Nm - 6.322.000 Nm
Die LAMIDISC® Kupplung kann in verschiedenen Konfigurationen geliefert und auf die jeweilige Anwendung individuell angepasst werden. Lamellenkupplungen nehmen den axialen, winkeligen und radialen Versatz auf und bieten nachstehende Vorteile:
- Wartungsfrei
- Maschinenversatz kann durch Beobachtung des Lamellenzustandes bewertet werden
- Die Kupplung ist torsionsfest und ohne Spiel
- Verschleißfrei und hohe Widerstandsfähigkeit in agressiver Umgebung
